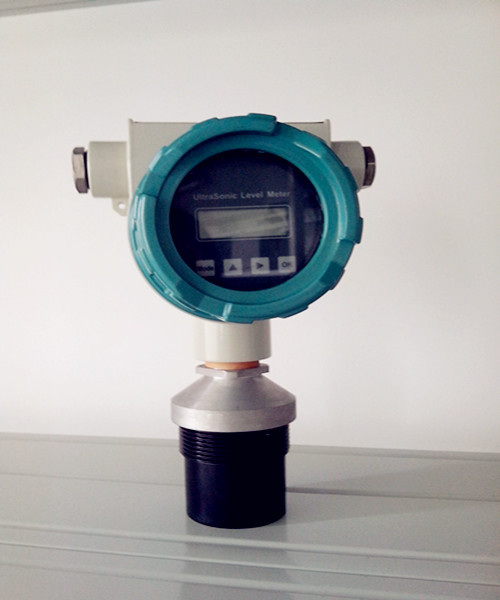

防爆一體式超聲波液位計
防爆一體式超聲波液位計是一款專為工業場景設計的高可靠性液位測量設備。該產品采用非接觸式測量原理，通過發射高頻聲波并接收回波信號，實時計算介質液位高度，適用于儲罐、槽池、反應容器等多種容器的連續監測需求。其核心部件采用工業級防護設計，具備良好的環境適應能力，可在復雜工況下長期穩定運行。
設備采用一體化緊湊結構，將傳感器與信號處理單元集成于防爆外殼內，有效減少外部干擾對測量精度的影響。殼體材質選用高強度合金與耐腐蝕涂層工藝，支持在高溫、高濕、粉塵等嚴苛場景下正常工作。針對易燃易爆環境特性，產品通過特殊的結構設計與電路保護方案，實現本質安全性能，可廣泛應用于石油化工、能源儲運、制藥生產等領域。
在功能設計上，該液位計搭載智能信號處理算法，可自動補償溫度變化、介質揮發等因素對測量的影響，輸出誤差控制在±0.3%以內。設備配備多種通信接口，支持?jǐn)?shù)據實時傳輸至控制系統，便于生產過程的自動化管理。其操作界面簡潔直觀，通過本地按鍵或遠程配置軟件均可完成參數設置，顯著降低使用門檻。
維護方面，產品采用模塊化設計，關鍵部件支持快速更換。密封結構達到IP68防護等級，有效防止水汽、腐蝕性氣體侵入內部電路。低功耗特性配合寬電壓輸入范圍，使其在無市電供應的野外場景也能穩定工作。企業可根據實際需求選擇不同量程規格，滿足從小型儲罐到大型立式容器的多樣化測量需求。
概述
EA系列超聲波物(液)位儀是一種智能型非接蝕式物（液）位測量?jī)x表。產品具有自動功率調整,增益控制.溫度補償.采用先進的檢測技術和計算技術.提高儀表的測量精度,對干擾回波有抑制功能.保證測量結果的真實。產品可廣泛用于各種液體的液位和固體的物位的測量.也可用于距離的測量。
工作原理
超聲傳感器在微處理器的控制下.發射和接收超聲波.并由超聲波在空中的傳播時間t來計算超聲傳感器與被測物之間的距高s, 由于聲波在空中傳播的速度c是一定的,則根據: s=ct/2，可計算出s, 又因?yàn)槌晜鞲衅髋c容器的底部的距離H是一定的. 則被測物的物（液）位h=H-S。
產品特點
·采用SMD技術,提高儀器可靠性。
·自動功率調整、增益控制、溫度補償。
·先進的檢測技術,豐富的軟件功能適應各種復雜環境。
·采用新型的波形計算技術.提高儀表的測量精度。
· 具有干擾回波的抑止功能保證測量數據的真實。
· 1 6位D/A轉換, 提高電流輸出的精度和分辨率。
·傳感器采用四氟乙烯材料�？捎米痈鞣N腐蝕性場合。
·多種輸出形式:可編程繼電器輸出、高精度4-20mA電流
輸出、 RS485數字通信輸出
主要參數
電源: DC24V(24V-30V)
模擬輸出: 4-20mA, 兩線制（三線制、四線制可選，繼電器輸出選配）
數字輸出:RS485,Modbus協議或定制協議
量程: 0-10m
盲區: 0.3m
分辨率:量程<10m，lmm
**度: 0.25%
環境溫度: -25℃一60℃
防護等級: IP65
顯示方式: 4位LCD
|
