磁致伸縮液位計
產品名稱: 磁致伸縮液位計
產品型號: CB-UQS
產品報價: 0


 產品詳細:

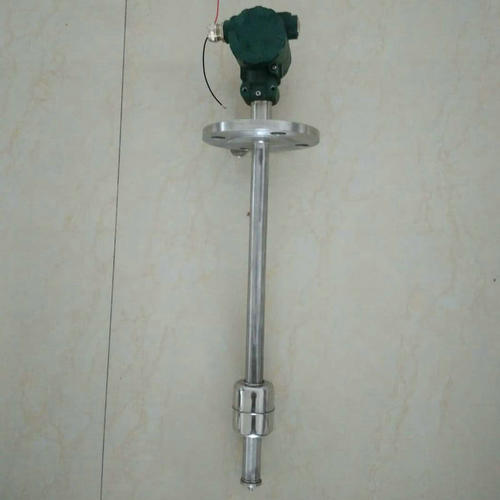

磁致伸縮液位計



磁致伸縮液位計產品介紹

磁致伸縮液位計是一款基于磁致伸縮原理設計的高精度液位測量儀表,專為工業領域儲罐、槽體等容器的液位監測需求而開發。該產品通過非接觸式測量技術,實現對液體介質位置的實時檢測與數據反饋,適用于多種復雜工況環境下的液位管理。

產品采用磁致波信號傳遞技術,由電子倉發射瞬時電流脈沖并沿波導絲傳導,與浮子內磁環形成的磁場相互作用產生扭轉波。通過精確計算脈沖信號與扭轉波的時間差,快速確定浮子位置,從而實現對液位高度的精準測量。該原理確保了測量過程無機械摩擦損耗,具有優異的長期穩定性。

核心優勢方面,產品采用全封閉式結構設計,傳感器部分與介質接觸部件均選用316L不銹鋼材質,具備良好的耐腐蝕性和抗壓性能。內置溫度補償模塊可自動修正環境溫度變化對測量的影響,保障-40℃至+85℃寬溫域范圍內的測量精度。獨特的信號濾波算法有效抑制工業現場電磁干擾,數據刷新頻率最高可達10Hz,滿足動態液位的快速追蹤需求。

在應用場景方面,該液位計可適配石油、化工原料、工業用水等多種介質的測量需求。針對揮發性介質可配置密封型浮子組件,防止介質氣化導致的測量誤差。產品支持4-20mA模擬量、RS485數字通訊等多種信號輸出方式,兼容主流工業控制系統。安裝方式提供頂部垂直安裝、側向法蘭安裝等多種選擇,適配各類標準容器接口。

技術參數方面,標準型號測量范圍覆蓋0.5米至12米,測量精度可達±0.05%FS,防護等級IP67,適用于工作壓力≤4MPa的密閉容器。產品采用模塊化設計,電子部件支持帶電插拔維護,顯著降低設備運維成本。標配液晶顯示屏可實時顯示液位高度、溫度等關鍵參數,并具備單位切換、量程設置等現場調試功能。

本產品嚴格遵循工業儀表制造規范,在出廠前均經過72小時連續工況模擬測試,確保每臺設備達到設計性能指標。我們提供專業的技術咨詢服務和定制化解決方案,可根據客戶具體需求調整產品配置,包括特殊材質選型、防爆設計等個性化方案,滿足不同行業的特殊應用需求。

 詳情介紹:

工作原理



磁致伸縮液位傳感器的結構部分由不銹鋼管(測桿)、磁致伸縮線(波導絲)、可移動浮子(內有長久磁鐵)等部分組成,見圖。



傳感器工作時,電路部分將在波導絲上激勵出脈沖電流,該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電磁場。在傳感器測桿外配有一浮子,此浮子可沿測桿隨液位的變化而上下移動。在浮子內部有一組長久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時,浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖,這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以**地確定浮子所在的位置,即液面的位置。

技術參數



供電電源:24V±2.4VDC

工作溫度

電子部分:-40℃~+80℃;

測桿部分:-40℃~+110℃;



主要技術性能指標

a ) 量程范圍:硬桿:150mm~4000m m,軟桿:*長20000mm;

b ) 輸出形式:4~20mA;0~5V;0~10V;±5V;±10V;RS-485

c ) 線性誤差:優于±0.05%FS;量程小于300mm的傳感器,誤差小于150μm

d ) 重復性:優于±0.002%FS

e ) 輸出溫漂:50ppm/℃;

f ) 產品功耗:≤50mA;

g ) 輸出紋波:≤20mV;

h ) 死區: 軟桿:上死區:100mm,下死區300mm;

硬桿:上死區:51mm,下死區:36mm,有黑線標識;(可根據用戶要求適當改變)

I ) 帶負載能力:4~20mA輸出:帶負載能力≤500Ω;

0~5V,0~10V輸出:*小控制器負載≥5kΩ;



其他參數

a ) 測桿材料:0Cr18Ni9、1Cr18Ni9Ti或用戶特殊定制;

b ) 電子倉外殼材料:1Cr18Ni9Ti;

c ) 引線方式

1 .屏蔽電纜連接,默認長度1.5 m (可根據用戶要求改變);

2 .航空插頭連接;

3 .接線端子連接;

d ) 浮球材料:0Cr18Ni9、316、丁腈橡膠;

e ) 安裝形式:螺紋安裝、連接頭安裝、定位環安裝、懸掛安裝或者用戶特殊定制

f ) 防爆類型:ExdⅡBT5、ExiaⅡBT5、ExdⅡCT5

g ) 防護等級:IP65
