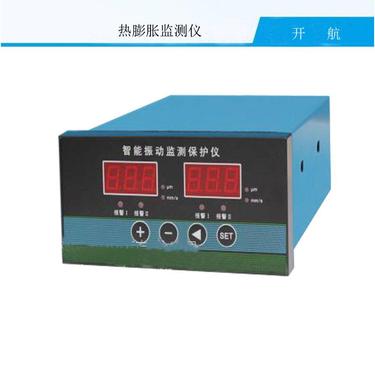

VB-Z430AN軸承振動監測儀
產品概述
VB-Z430AN軸承振動監測儀是一款專為旋轉機械設計的智能監測設備，主要用于實時監測軸承振動烈度和振動位移。該設備適用于轉速范圍600～60000轉/分的旋轉機械，可廣泛應用于電力、石化、冶金等行業的汽輪機、壓縮機、風機等設備的振動監測與保護。通過配套磁電式振動速度傳感器，能夠準確測量垂直和水平方向的振動數據，并通過LED數碼管直觀顯示測量值。
核心功能
該監測儀具備智能報警功能，用戶可通過面板按鍵自定義報警閾值，并設置1-60秒的延時報警以防止誤觸發。設備支持振動烈度（振速）與振動位移的自由切換，滿足不同工況需求。同時提供4-20mA標準電流輸出，可直接與DCS、PLC等控制系統連接，實現數據遠程傳輸。內置傳感器掉線檢測和上電自檢功能，有效抑制誤報警，確保監測數據的可靠性。
技術特點
采用高精度峰峰檢波器和A/D轉換器，在-10℃～50℃環境下保持±1%的測量精度。頻響范圍10-1000Hz，可適配VB-Z9500等振動傳感器，靈敏度達19.7mV/mm/s。設備提供雙通道獨立監測能力，每個通道均配備3位數碼管顯示，支持0-500μm振動位移或0-50mm/s振動速度的測量范圍。繼電器輸出接點容量為AC220V/3A，滿足現場聲光報警裝置的接入需求。
應用場景
特別適用于水泵、風機、空壓機等旋轉機械的軸承狀態監測。當設備振動超過設定閾值時，會通過繼電器輸出觸發保護回路，同時可外接報警裝置提醒操作人員。防靜電設計和抗電磁干擾技術使其在工業現場復雜環境中穩定工作，為設備預防性維護提供數據支持。掛壁式或盤裝式結構設計便于現場安裝，開孔尺寸為152×75mm。
一、簡介：
VB-Z430AN振動監視保護儀配接LH100型磁電式振動速度傳感器、LH110壓電式振動加速度傳感器，可測量各種旋轉機械的軸承絕對振動的幅度和烈度。適合旋轉機械裝置TSI的系統設計使用，可廣泛應用于電力、機械、化工、冶金等行業。為旋轉機械的安全運行提供多種參數的測量及早期故障的預報。
二、主要功能：
汽輪機、磨煤機、風機、減速機、水泵、離心機、 平衡機、空壓機等旋轉類機械的軸瓦振動的監視和保護。
三、功能說明：
-
測量值、報警設定值，可分別在LED數碼管上顯示。
-
當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。
-
設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
-
具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。
-
振動烈度(振動強度)和振動幅度（振動位移）自由切換。
四、電氣指標：
-
傳感器輸入：LH100磁電式速度傳感器或LH110壓電式振動加速度傳感器
-
測量范圍：0～500μm pk-pk
-
0～50.0mm/s rms
-
測量精度：線性誤差≤±1% （滿度值）
-
顯示方式：數碼管顯示
-
頻 響：1.0－300Hz
-
電流輸出：4～20mA；驅動500Ω的負載
-
報警接點容量：AC220V/3A，DC28V/3A
-
工作電源：220VAC±10% 50Hz±5% 功耗≤10W
五、物理指標：
六、環境指標：
溫 度： -20℃到+60℃，相對濕度 ≤90% |
