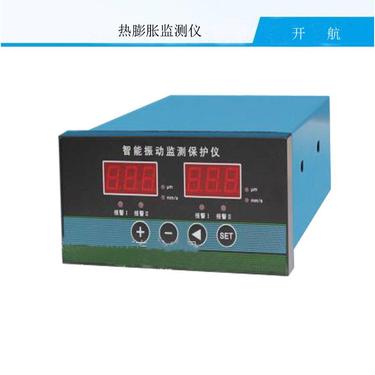

ZH2012智能振動監視保護儀表
產品概述
ZH2012智能振動監視保護儀表是一款專為旋轉機械安全運行設計的精密監測設備，采用高性能嵌入式微控制器為核心，具備全智能化操作功能。該儀表可配接磁電式振動速度傳感器或壓電式振動加速度傳感器，實時監測軸承絕對振動的幅度和烈度，為設備提供早期故障預警和運行狀態分析。產品采用模塊化設計，支持雙通道獨立工作模式，具備良好的兼容性和穩定性。
核心功能
該儀表可同時監測振動幅度（峰-峰值）和振動速度（烈度）兩個參數，通過3位LED數碼管清晰顯示測量值及報警設定值。具備4-20mA標準電流輸出接口，可與DCS、PLC等系統無縫連接。內置上電/掉電檢測功能，有效抑制誤報警；支持傳感器掉線自動檢測并切斷報警回路，確保系統可靠性。特別適用于汽輪機、風機、水泵、壓縮機等旋轉機械的振動保護。
技術特點
采用ARM架構高性能處理器，通過16位A/D轉換芯片實現精準信號采集，測量精度達±1%。頻響范圍覆蓋10-300Hz（振動）和10-100Hz（烈度），量程可自定義設置（0-500μm/0-50.0mm/s）。支持MODBUS-RTU通信協議和RS485接口，可通過面板按鍵或上位機軟件進行參數組態。產品提供盤裝式（160×80×218mm）和掛壁式兩種安裝方式，適應不同現場需求。
應用場景
廣泛應用于電力、冶金、石化等行業，特別適合對汽輪發電機組、大型壓縮機、磨煤機等關鍵設備進行連續監測。通過實時采集振動數據并分析趨勢變化，可有效識別轉子不平衡、軸系不對中等機械故障，為設備預防性維護提供數據支持。產品采用抗干擾設計，在-20℃~+65℃環境下穩定工作。
系統優勢
儀表具備智能校準功能，可自動修正傳感器非線性誤差；支持歷史數據存儲和報警狀態記錄，斷電不丟失。雙通道設計允許獨立設置每路報警值（延時1-60秒可調），繼電器輸出容量達AC220V/3A。人性化操作界面支持振動幅度與烈度模式一鍵切換，簡化現場調試流程。
簡介：
ZH2012振動監視保護儀配接LH100型磁電式振動速度傳感器、LH110壓電式振動加速度傳感器，可測量各種旋轉機械的軸承絕對振動的幅度和烈度。適合旋轉機械裝置TSI的系統設計使用，可廣泛應用于電力、機械、化工、冶金等行業。為旋轉機械的安全運行提供多種參數的測量及早期故障的預報。
主要功能：
汽輪機、磨煤機、風機、減速機、水泵、離心機、 平衡機、空壓機等旋轉類機械的軸瓦振動的監視和保護。
功能說明：
-
測量值、報警設定值，可分別在LED數碼管上顯示。
-
當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。
-
設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
-
具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。
-
振動烈度(振動強度)和振動幅度（振動位移）自由切換。
電氣指標：
-
傳感器輸入：LH100磁電式速度傳感器或LH110壓電式振動加速度傳感器
-
測量范圍：0～500μm pk-pk
-
0～50.0mm/s rms
-
測量精度：線性誤差≤±1% （滿度值）
-
顯示方式：數碼管顯示
-
頻 響：1.0－300Hz
-
電流輸出：4～20mA；驅動500Ω的負載
-
報警接點容量：AC220V/3A，DC28V/3A
-
工作電源：220VAC±10% 50Hz±5% 功耗≤10W
物理指標：
環境指標：
溫 度： -20℃到+60℃，相對濕度 ≤90% |
