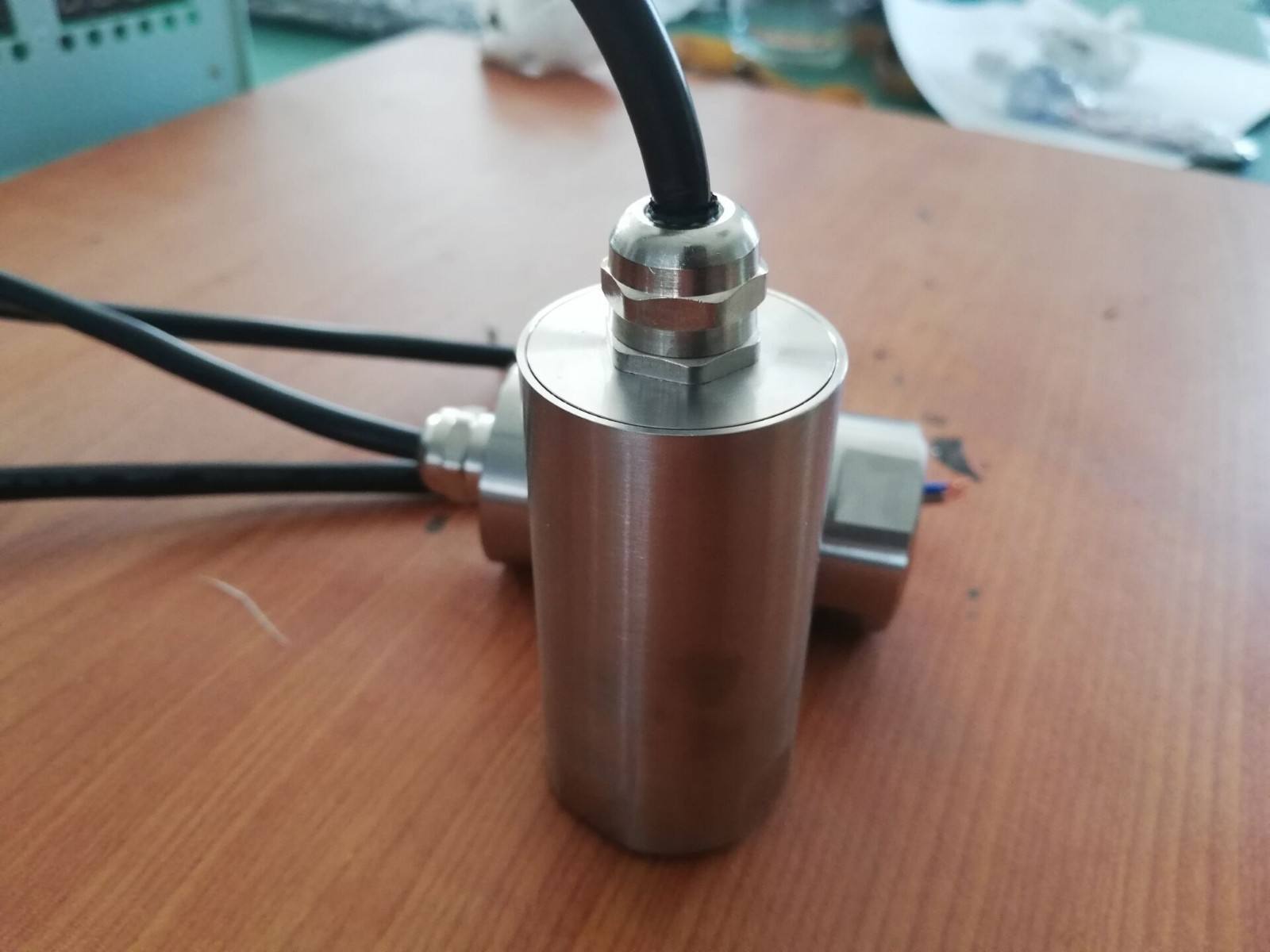

QBJ-CS-2-2 磁阻式轉速傳感器
產品概述
QBJ-CS-2-2磁阻式轉速傳感器是一種采用磁敏電阻作為核心感應元件的新型轉速測量裝置，適用于旋轉機械的轉速監測。該傳感器通過非接觸方式檢測導磁材料的齒輪、齒盤等旋轉部件的轉速變化，輸出與轉速相關的脈沖信號，具有結構簡單、安裝便捷的特點。傳感器外殼采用不銹鋼材質，具備良好的環境適應性，可在油氣、水霧等工業環境中穩定工作。
工作原理
該傳感器基于磁阻效應原理設計，當被測旋轉體上的導磁部件（如齒輪）經過傳感器前端時，會引起磁場變化，內置磁敏元件將磁場變化轉換為電信號。傳感器內部電路對信號進行放大和整形處理，最終輸出穩定的方波脈沖信號，信號頻率與轉速成正比。這種設計使得傳感器無需外接電源即可工作，輸出信號幅度大且抗干擾能力強。
技術特點
QBJ-CS-2-2傳感器具有優異的低速和高速測量性能，測量范圍可達0-20kHz，能適應50-5000r/min的轉速區間。傳感器采用M16×1標準螺紋安裝方式，安裝間隙建議保持在0.5-1.2mm之間。其輸出信號為近似正弦波（轉速≥50r/min時），信號幅值隨轉速升高而增大，在50r/min時可達300mV以上。傳感器工作溫度范圍寬，常規型號可適應-20℃至+60℃的環境溫度，特殊設計型號可擴展至-40℃至+120℃。
應用領域
該傳感器廣泛應用于電力、石化、冶金等行業的旋轉機械監測，特別適用于汽輪機、風機、壓縮機、電機等設備的轉速測量。其良好的抗振動和抗沖擊特性使其能在工業現場復雜工況下可靠工作。傳感器對齒輪材料要求寬松，各種導磁鋼鐵材料均可作為測速齒輪，建議采用模數2-4的漸開線齒輪以獲得最佳測量效果。
使用注意事項
安裝時應確保傳感器端面垂直被測齒輪面，保持適當間隙（建議0.5-0.8mm）。傳感器引出線標識明確，需對應接入儀表端子。對于反轉測量應用，建議采用兩個傳感器以90度夾角安裝。傳感器電纜推薦使用屏蔽雙絞線，長度不超過300米以保證信號質量。長期使用時需定期檢查安裝緊固件狀態，避免松動影響測量精度。
QBJ-CS-2-2 磁阻式轉速傳感器
QBJ-CS-1 ，QBJ-CS-2-2 磁阻式轉速傳感器主要用于機械振動測量，它是利用磁感應原理將振動速度量轉換成電壓量輸出。由滾動支撐的轉子，其振動會足夠大的傳到軸承座上，安裝在座上或者很靠近外殼上的傳感器，由內部運動線圈切割磁力線而輸出電壓，提供信號輸送給檢測儀表，用來對機械故障進行預測和報警。
防爆要點
在進行防爆振動速度傳感器結構設計時充分考慮了當爆炸性混合物侵入其內部，因某種原因發生爆炸時，不致引起傳感器外部爆炸性物爆炸的宗旨，從外殼強度和組成外殼各零部件的接合面間隙、長度以及限制外殼最高表面溫度等關鍵條件著手，確保隔爆性能。
防爆振動速度傳感器的外接地是確保其安全運行的重要措施，傳感器與被測量物體通過不銹鋼安裝螺釘牢固連接，可靠接地。
工作原理
此防爆振動速度傳感器是屬于慣性式傳感器，是利用磁電感應原理把振動信號變換成電信號。它主要由磁路系統、慣性質量、彈簧阻尼等部分組成。在傳感器中剛性地固定有磁鐵，慣性質量（線圈組件）用彈簧元件懸掛于上。工作時，將傳感器安裝在機器上，在機器振動時，在傳感器工作頻率范圍內，線圈與磁鐵相對運動、切割磁力線，在線圈內產生感應電壓，該電壓值正比于振動速度值。與二次儀表相配接，即可顯示振動速度或位移量的大小 |
