RZQW-03A 轉速/撞擊子監視儀
產品概述
RZQW-03A轉速/撞擊子監視儀是一款專為汽輪機組設計的智能化監測設備，主要用于實時監測汽輪機轉速和危急遮斷器撞擊子狀態。該裝置采用微型計算機智能技術，能夠同時解決轉速監測和撞擊子狀態監測的需求，為汽輪機的安全運行提供可靠保障。
核心功能
該監視儀具備實時轉速顯示功能，通過四位LED數碼管清晰展示當前轉速值，量程范圍為1-9999rpm，分辨率達到±1rpm。其內部記憶功能可記錄危急遮斷器撞擊子"擊出"和"縮回"時的動作轉速，以及機組運行過程中的最高轉速，這些數據可通過面板按鍵方便調取查看。裝置還提供4-20mA模擬信號輸出，可與DCS、記錄儀等設備連接。
技術特點
RZQW-03A采用磁阻式轉速傳感器或霍爾傳感器作為信號輸入，支持1-120齒的齒輪參數設置。具有兩級報警功能，出廠默認設置報警Ⅰ為3300rpm、報警Ⅱ為3360rpm，報警延時可在0.5-3.0秒間調節。裝置配備4個繼電器常開觸點，分別對應報警Ⅰ、Ⅱ和兩路撞擊子信號，事件發生時觸點閉合并點亮相應指示燈。
應用場景
該產品特別適用于電力、石油、化工等行業的汽輪機組監測，在新機組投運或大修后必須進行的撞擊子動作轉速測定中發揮重要作用。通過定期監測（建議每2000運行小時），可有效預防撞擊子卡澀問題，確保危急遮斷系統在110%額定轉速時可靠動作。
使用環境
RZQW-03A工作環境溫度為0-50℃，存儲環境溫度范圍-30-60℃，相對濕度均不超過90%（非冷凝狀態）。裝置采用AC220V±10%電源供電，功耗小于10W，適合在無強磁場、無腐蝕性氣體的工業環境中穩定運行。
操作與維護
裝置面板設有設置、位移、增加、復位四個操作鍵，用戶可通過按鍵設置參數和查詢記錄數據。具有傳感器故障檢測功能，當傳感器掉線時會自動切斷報警輸出回路，有效防止誤報警。建議定期檢查傳感器安裝間隙（1.0-1.5mm）以確保測量準確性。
RZQW-03A 轉速/撞擊子監視儀
采用微型計算機智能技術，一并解決了轉速監測和撞擊子監測的難題，平時顯示汽輪機轉速并捕捉記錄機組最高轉速，當危急遮斷器撞擊子擊出、縮回時，內部記憶功能則可將擊出、縮回時的轉速存貯在儀表中，通過按面板設置鍵即可方便地在顯示窗口顯示出最高擊出、縮回時的轉速。
功能說明：
可同時接收兩路撞擊子動作的信號，并記錄保存擊出與縮回時的轉速和時間；
當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。
設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。
電氣指標：

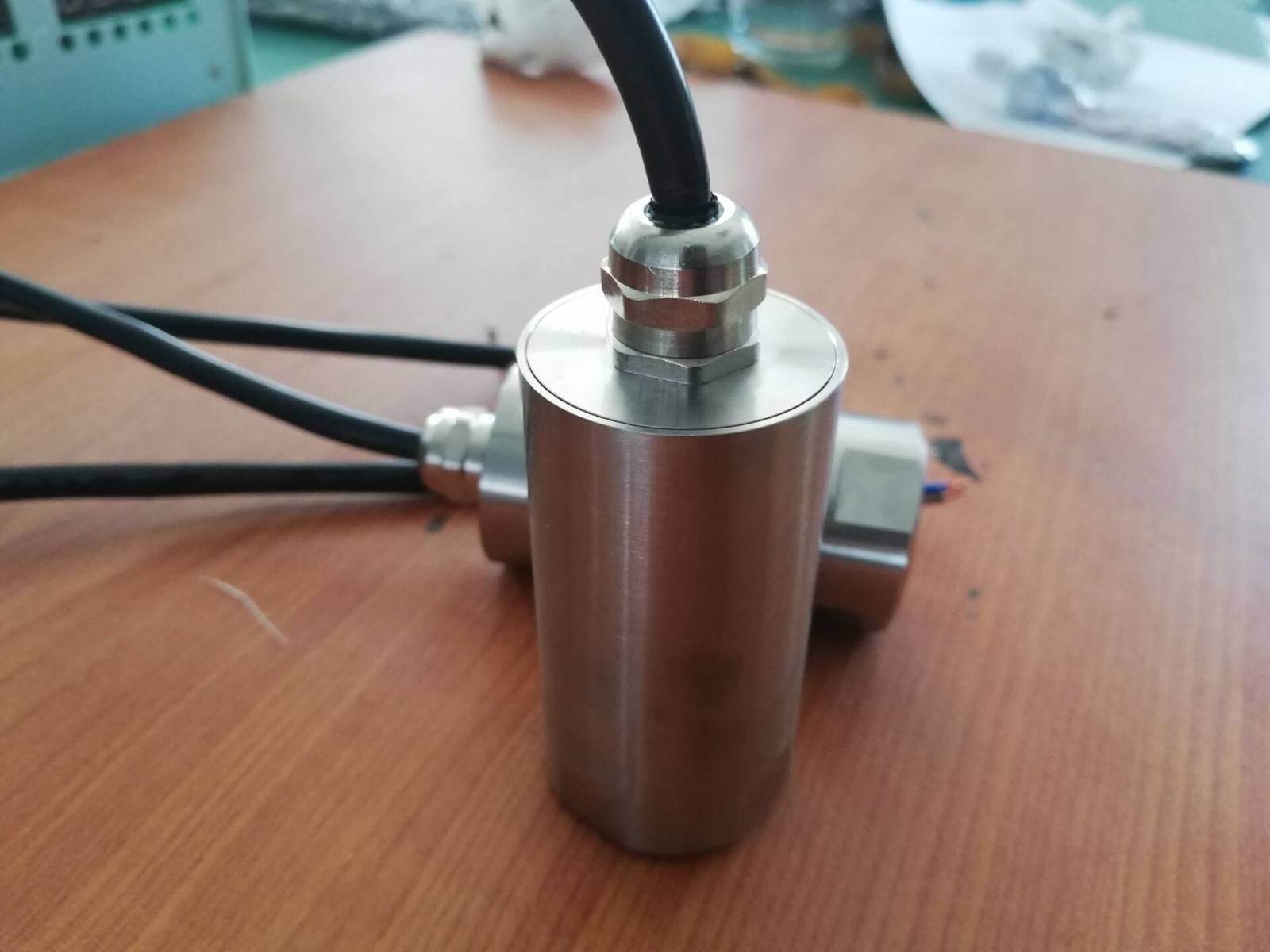

測速信號：磁阻式轉速傳感器或齒輪傳感器
撞擊子信號：磁阻式轉速傳感器或齒輪傳感器
量程：1-9999rpm
顯示：四位0.8英寸LED數字顯示
顯示精度：1rpm
電流輸出：4-20mA 有源，輸出負載≤500Ω
開 關 量：輸出報警Ⅰ、Ⅱ和撞擊子1＃、2＃等4個繼電器常開觸點，事件發生時閉合，面板設報警Ⅰ、Ⅱ和撞擊子1＃、2＃指示燈，事件發生時，相應指示燈亮。
報警點設置：0-100%滿量程
報警繼電器：節點容量 7A/250VAC，常開觸點，密封：環氧樹脂
工作電源：AC220V±10% 50Hz轉速/撞擊子監測裝保護儀轉速/撞擊子監測裝保護儀轉速/撞擊子監測裝保護儀
|
