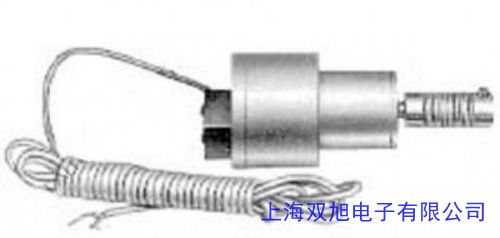

8300-A25-B90 8300-A11-B90 8300-A08-B90電渦流轉速位移傳感器
產品概述
8300-A25-B90、8300-A11-B90和8300-A08-B90電渦流轉速位移傳感器是基于高頻電渦流效應的非接觸式測量設備，適用于各類旋轉機械的動態和靜態位移監測。這三種型號分別對應不同直徑規格的探頭（Φ25mm、Φ11mm和Φ8mm），可根據實際應用場景選擇匹配型號。系統采用模塊化設計，由探頭、延伸電纜和前置器組成，具有線性范圍寬、動態響應快的特點，能有效測量軸位移、振動、轉速等參數。1315
技術特點
該系列傳感器采用高頻同軸電纜和金屬鎧裝保護結構，探頭頭部采用不銹鋼殼體，延伸電纜配備防油保護套，可在油、水、蒸汽等復雜環境中穩定工作。靈敏度覆蓋0.6-32V/mm，線性誤差≤±2%，工作溫度范圍達-50℃至+175℃（探頭部分）。前置器采用三端SpringLoc端子設計，支持底板和導軌兩種安裝方式，具備電源極性錯誤保護和輸出短路保護功能。動態響應頻率可達10kHz，能滿足高速旋轉機械的監測需求。4612
應用場景
主要應用于電力、石化、冶金等行業的汽輪機、水輪機、壓縮機等大型設備的狀態監測。Φ25mm規格適用于脹差測量，Φ11mm規格針對軸向位移監測，Φ8mm規格則專注于軸振動檢測。通過實時監測機械轉子的徑向/軸向位移、偏心、鍵相等參數，可為設備健康管理提供數據支持。典型應用包括發電機組、風機齒輪箱、大型冷卻泵等旋轉機械的預測性維護。1820
系統組成
整套系統包含高頻探頭（可選正裝/反裝/無螺紋安裝方式）、延伸電纜（4m/4.5m/8m/8.5m可選）和前置信號處理器。探頭采用PPS工程塑料絕緣，延伸電纜配備SMA自鎖接頭，前置器集成振蕩、濾波、線性補償?shù)入娐�。電纜總長分為5m和9m兩種規格，用戶可根據現場布線需求選擇。各組件通過鍍金接頭連接，具有抗拉抗扭特性，安裝時無需特殊工具。151722
測量原理
當金屬被測體與探頭端面距離變化時，探頭線圈阻抗相應改變，前置器將該變化量轉換為標準電壓或電流信號（可選4-20mA或-2~-18V輸出）。測量過程中不受油污介質影響，對被測體表面粗糙度要求較低（軸振動測量建議≤0.8μm）。針對不同金屬材料，可通過靈敏度調整獲得準確讀數。41224
