ZH3000電渦流傳感器
ZH3000電渦流傳感器的產品概述
ZH3000電渦流傳感器是一種非接觸式的線性化測量工具,具有長期工作可靠性好、測量范圍寬、靈敏度高、分辨率高等特點。該傳感器能夠?qū)饘賹?dǎo)體進行靜態和動態位移測量,適用于多種工業場景中的非接觸式監測需求。其核心優勢包括響應速度快、抗干擾能力強,且不受油污等介質的影響,特別適合在復雜工業環境中使用。14
產品組成與結構特點

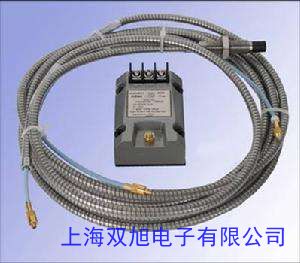

ZH3000電渦流傳感器由探頭、延伸電纜和前置器三部分組成。探頭采用不銹鋼殼體設計,內置電感和保護罩,根據不同測量需求可選擇Φ8mm、Φ11mm或Φ25mm等不同直徑規格。延伸電纜配備防油保護套和SMA自鎖插頭,提供4m至8.5m多種長度選擇。前置器作為系統核心,集成振蕩、線性補償和放大等電路,確保信號處理的穩定性和精確性。整體結構采用耐高溫材料和特殊鎖緊設計,確保在惡劣環境下長期可靠工作。212
主要技術參數與性能
該傳感器線性精度達2%,靈敏度可選8V/mm或4V/mm,工作溫度范圍覆蓋-50℃至+175℃,能適應多數工業環境。其動態特性?xún)?yōu)異,頻響范圍0-10kHz,適用于高速旋轉機械的振動監測。探頭采用特殊合金線圈和真空焊接工藝,溫漂系數小,延伸電纜使用稀有合金材料,保證信號傳輸穩定性。前置器設計有多處溫度補償電路,確保全系統在溫度變化時仍保持測量精度。617
典型應用領域
ZH3000系列廣泛應用于電力、石油、化工、冶金等行業,主要用于汽輪機、水輪機、壓縮機等大型旋轉機械的軸位移、振動、轉速等參數監測。具體測量對象包括徑向/軸向振動、差脹、偏心、鍵相等,為設備狀態監測和預維修提供可靠數據支持。其非接觸測量特性使其特別適合于需要避免機械磨損或無法直接接觸的測量場景。414
產品選型與定制選項
根據測量需求可選擇不同探頭規格和電纜長度組合,系統電纜總長有5m和9m兩種類型。安裝方式提供正裝、反裝及無螺紋等多種選擇,探頭電纜長度可選0.5m或1m。針對特殊應用可選用鎧裝電纜或加長測桿等附件,滿足不同現場安裝條件。產品具有良好的兼容性和互換性,部件更換后仍能保持測量精度。518
工作原理與技術特點
基于電渦流效應原理,當金屬導體進入探頭交變磁場時會產生渦流,導致線圈阻抗變化。通過檢測這種變化即可精確測量位移量。傳感器采用高頻信號處理和線性補償技術,確保輸出信號與被測位移呈良好線性關系。獨特的設計使產品具有高穩定性,探頭頭部采用PPS工程塑料注塑成型,耐高溫且抗腐蝕。2327
