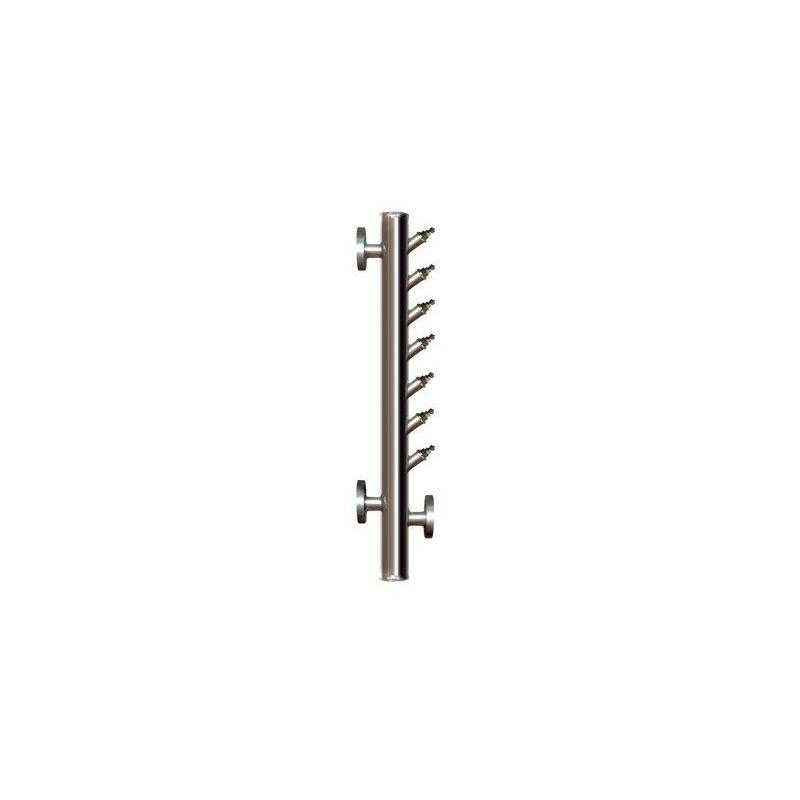

電接點水位計是一種基于液體與蒸汽導電性能差異原理設計的液位測量設備，主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器等容器的水位監測。該設備通過測量筒內的電極與液體接觸時電阻值的變化，將水位信號轉換為電信號傳輸至二次儀表，實現水位的實時顯示、報警及聯鎖控制功能。其核心部件包括測量筒、電極和二次顯示儀表，結構簡單且響應迅速。
電接點水位計利用水和蒸汽的電阻率差異（水阻通常為幾十KΩ，汽阻超過1MΩ）進行測量。當電極浸入水中時，電路導通并觸發二次儀表的綠色指示燈；處于蒸汽中時電路斷開顯示紅色，紅綠交界處即為實際水位。其特點包括：1）測量精度高，誤差可控制在0.5mm以內；2）采用耐腐蝕材質如不銹鋼和陶瓷電極，適應高溫高壓環境；3）安裝維護簡便，支持帶壓更換電極；4）支持多點報警設定，可通過4-20mA信號接入控制系統。
該產品廣泛應用于電力、化工、食品等行業，特別適用于鍋爐汽包等高溫高壓容器的液位監測。其優勢體現在：1）不受壓力變化影響，在鍋爐啟停過程中仍能準確顯示水位；2）采用雙色LED光柱顯示，汽相紅色、液相綠色，直觀易讀；3）具備自檢功能，可自動識別電極狀態并調節水質適應性；4）模塊化設計便于擴展，最多可支持38個測量點。此外，智能化二次儀表支持聲光報警、數據遠傳等功能，為工業流程提供可靠的水位監控方案。
為確保長期穩定運行，建議定期排污清洗測量筒以防止電極結垢，并檢查電極絕緣性能。安裝時需保持測量筒垂直，通過法蘭或焊接方式連接容器。對于不同介質（如除鹽水、燃料等），可通過二次儀表調整臨界電阻值以適應測量需求。設備配套的消音按鈕和自供電設計（斷電后可維持4小時工作）進一步提升了操作便捷性和安全性。
SXY 系列液位監控儀是由液位變送器（測量筒）和顯示儀組成的測量系統，可自動檢測控制容器的液位。適用于鍋爐汽包、高低壓加熱器、除氧器、蒸發器、冷凝器、鍋爐啟動分離器和水箱等液位的測量和控制。也可用于其它導電液體的液位測量和控制，但不宜用于易燃易爆和腐蝕性液體的測量和控制。
主要特點
◆ 顯示儀用雙色發光二極管和數碼管顯示液位，綠色表示液位，紅色表示汽位或空間，直觀醒目。
◆ 儀表設置上下各兩組極限報警，滿足控制報警或聯鎖的需要。
◆ 運用報警邏輯控制判斷功能，有效防止假水位報警。
◆ 為適應水處理技術提高后水質更純的要求，儀表為用戶提供了十個檔位的水阻調節大大增加了水阻適用范圍:0～500kΩ。
◆ 排污時，儀表將切斷所有繼電器輸出。
技術指標
◆ 供電電源: 220V.AC /50Hz；
◆ 環境溫度: -10～45℃；
◆ 環境濕度: ≤85%RH；
◆ 適用液體阻值: 0～500kΩ；
◆ 液位顯示點數: 5～19點任意選定；
◆ 電接點至儀表引線*大長度: 200m；
◆ 繼電器輸出*大容量: 220V.AC/3A；
◆ 整機功耗: ≤5W；
◆ 顯示表外形尺寸: 80×160×350；
◆ 顯示表開孔尺寸: 76×152。
