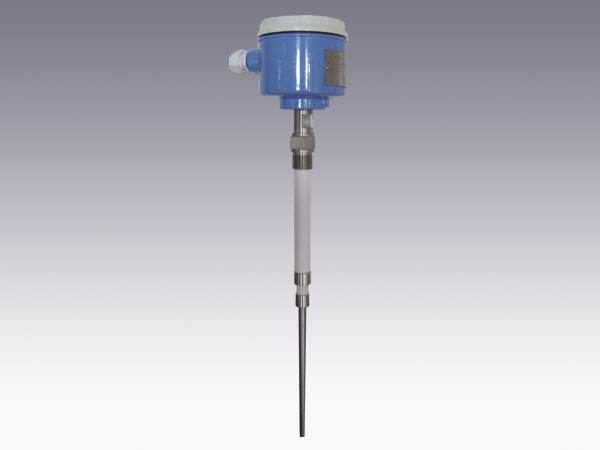

SZ8832雙點智能電容液位開關
產品概述
SZ8832雙點智能電容液位開關是一款基于射頻電容測量技術的高精度物位檢測儀表，適用于液體、粉料及固體顆粒的料位測量與控制。該產品通過微控制器技術實時監測容器內物位變化，將物位變化量轉化為電容變化量，最終輸出開關信號。其核心部件采用聚四氟乙烯保護探極，能夠適應高溫、高壓及強腐蝕性介質的復雜工況環境。
技術特點
該產品采用射頻電容測量原理，探極與容器壁構成電容極板，通過電子插件將電容變化轉化為頻率信號，實現物位的精確檢測。具備防掛料結構設計，能有效克服物料粘附或噴濺導致的誤動作問題。內置數據存儲功能，斷電后參數可保存長達10年。用戶可通過防振設定按鍵靈活調整高低報警點，支持上限和下限報警模式自由切換。工作溫度范圍覆蓋-30℃至180℃，耐壓能力達4MPa，適用于石油、化工、電力等工業場景。
功能優勢
產品具有智能化操作特性，僅需單鍵即可完成報警點設定，簡化現場調試流程。獨特的抗干擾設計使其在物料粘附或介質介電常數波動時仍能保持穩定輸出。探極采用特殊材質包裹，可耐受強腐蝕性介質侵蝕。提供單點、雙點、三點及四點等多種配置選擇，滿足不同層級報警需求。繼電器輸出觸點容量為250V AC/3A或24V DC/5A，兼容多數控制系統接口。
應用領域
該液位開關廣泛應用于石油儲罐、化工反應釜、電力鍋爐、冶金設備等工業場合的液位監測，特別適用于腐蝕性液體、高溫蒸汽及粘稠物料的工況。在食品、制藥行業中也常用于粉料倉、攪拌罐的料位控制。產品結構緊湊，支持螺紋或法蘭安裝方式，適應立式或臥式容器的不同安裝需求。
性能參數
電氣部分支持220V AC或24V DC供電，功耗低于1W。測量靈敏度可識別介電常數≥1.6的介質，延遲時間提供0-32秒多檔可調。機械部分采用M20×1.5標準電氣接口，防護等級滿足IP65要求。探極可選裸極結構或防腐涂層設計，針對顆粒物料和腐蝕性液體提供差異化解決方案。
主要特點
u 采用先進的數據存儲技術，斷電后參數不丟失，可保存數據長達10年；
u 采用國際上先進的射頻電容測量及微控制器技術，可以檢測固體顆粒、粉料和液體（包括導電介質和非導電介質），尤其是可測量強腐蝕性介質；測量溫度可達180℃，耐壓可達4MPa；
u 能克服探頭上粘附層及物料噴濺對測量的影響，在這些場合，電容開關均不會產生誤動作；
u 只需按動設定按鍵，即可完成報警點的設置。設定按鍵還具有防振動特點，避免報警點被不必要的修改；
u 上限報警方式和下限報警方式可靈活設置；
u 采用聚四氟乙烯保護探極，適用于高溫、高壓環境；
u 產品取得ExdⅡCT4防爆等級證。
技術指標
◆ 環境溫度：-30～70℃；
◆ 環境濕度：≤95%RH；
◆ 防護等級：IP65；
◆ 電 源：220V.AC±10%或24V.DC±15% ；
◆ 繼電器觸點容量：250V.AC/3A或24V.DC/5A；
◆ 相對介電常數：ε≥1.6；
◆ 延遲時間：0、2、4、8、16、32秒；
◆ 功 耗：≤1W；
◆ 防爆等級：ExdⅡCT4；
◆ 電氣接口：M20×1.5；
◆ 探極長度：350mm或由用戶指定；
◆ 過程溫度：普通-20～80℃；高溫-25～180℃；
◆ 過程壓力：-0.1～4.0MPa；
|
