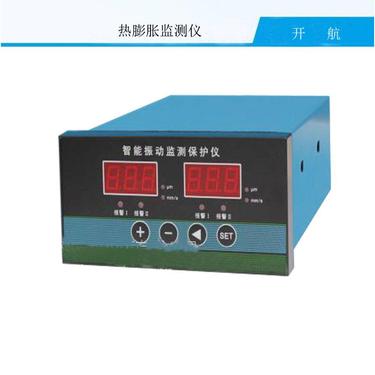

QBJ-31ZW軸位移監控監測保護儀表
QBJ-31ZW軸位移監控監測保護儀表是一款專為工業旋轉機械安全運行設計的智能化監測設備，適用于汽輪機、壓縮機、風機等關鍵設備的軸向位移實時監測與保護。該產品通過高靈敏度傳感技術與數字化處理系統的結合，能夠精準捕捉設備轉子的微小位移變化，為設備健康狀態評估和故障預警提供可靠數據支持。
在技術實現上，儀表采用模塊化設計理念，集成信號采集、數據處理和狀態分析功能于一體。其核心模塊具備寬量程測量能力，可覆蓋不同規格設備的監測需求，同時通過自適應濾波算法有效抑制現場電磁干擾和環境振動帶來的噪聲影響，確保測量結果的真實性與穩定性。數據顯示界面采用人性化布局，支持實時波形顯示與歷史趨勢記錄，便于操作人員快速掌握設備運行狀態。
該產品的突出優勢在于其環境適應性和系統兼容性。內部電路經過優化設計，能夠在高溫、高濕、粉塵等復雜工況下保持穩定工作；防護結構采用工業級材質，有效抵御腐蝕性氣體和油污侵蝕。設備提供多級預警機制，可根據預設閾值觸發報警信號，配合標準電流/電壓輸出接口，可與DCS、PLC等控制系統無縫對接，形成完整的設備保護閉環。
QBJ-31ZW特別適用于電力、石化、冶金等領域的連續生產場景，通過對軸向位移量的持續監測，幫助用戶及時識別軸承磨損、轉子失衡等潛在故障，避免非計劃停機造成的損失。設備支持參數遠程設定與診斷功能，維護人員可通過配套軟件進行狀態校準和功能測試，顯著提升運維效率。制造工藝方面，從元器件選型到整機組裝均執行嚴格的質量控制流程，確保產品在長期運行中的可靠性與穩定性。
一、簡介：
QBJ-31ZW軸位移監控儀表配接電渦流傳感器，對止推軸承的損壞，可提出早期報警和保護，一般情況下，被測面是軸上的止推法蘭或者軸上別的平面，而電渦流探頭應能直接探測止推法蘭（如果它和軸是一個整體的話）或其它沿軸向的平面。
軸向位移是機器內部，轉子沿軸心方向，相對于止推軸承二者之間的間隙而言，軸向位移的測量，可以指示旋轉部件與固定部件之間的軸向間隙，對于旋轉機械如汽輪機、風機和壓縮機等，軸向位移是個十分重要的信號，過大的軸向位移將引起大的機構損壞。
二、主要功能：
汽輪機、磨煤機、風機、減速機、水泵、離心機、平衡機、空壓機等旋轉類機械的軸向位置的監視和保護。
三、功能說明：
1、測量值、報警設定值，可分別在LED數碼管上顯示。
2、當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。
3、設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
4、具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。
四、電氣指標：
1、傳感器輸入：電渦流傳感器
2、靈 敏 度：4.0 V/mm 或8.0V/mm
3、測量范圍：4mm以內任何量程
4、測量精度：線性誤差≤±1% （滿度值）
5、顯示方式：數碼管顯示
6、頻 響：1.0－300Hz
7、電流輸出：4～20mA；驅動500Ω的負載
8、報警接點容量：AC220V/3A，DC28V/3A
9、工作電源：220VAC±10% 50Hz 功耗≤10W
五、物理指標：
整機尺寸：
盤裝表：160（寬）×80（高）×160（深）mm
開孔尺寸： 152（寬）×74（高）mm
六、環境指標：
1、溫 度： -10℃到+60℃，相對濕度 ≤90%
2、使用環境：周圍無腐蝕性、無強磁場等場合 |
