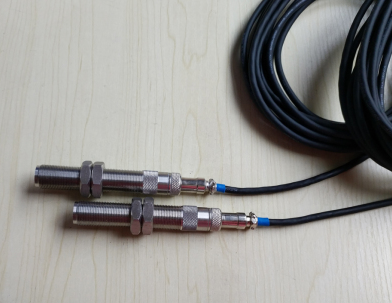

SZCB-02-B01磁阻轉速傳感器測速探頭
產品名稱: SZCB-02-B01磁阻轉速傳感器測速探頭
產品型號: SZCB-02-B01
產品報價: 300


 產品詳細:

SZCB-02-B01磁阻轉速傳感器測速探頭



產品概述

SZCB-02-B01磁阻轉速傳感器測速探頭是一款基于電磁感應原理設計的高性能轉速測量裝置,適用于各種導磁性物體的非接觸式轉速監測。該產品采用一體化結構設計,具有輸出信號強、抗干擾性能優異的特點,能夠在煙霧、油氣、水氣等復雜工業環境中穩定工作。傳感器內部由磁鋼、軟磁銜鐵和線圈組成核心部件,通過檢測導磁物體運動引起的磁通量變化來輸出與轉速成比例的電信號。

工作原理與性能特點

該傳感器工作時無需外接電源,當齒輪等導磁體旋轉時,通過線圈的磁力線發生變化從而產生周期性電壓信號。信號幅值與轉速成正比,與探頭端面和齒頂間隙成反比,對于漸開線齒輪可輸出近似正弦波信號。產品采用304不銹鋼外殼,具有防水防油和抗震特性,安裝時建議保持0.5-1.0mm的測量間隙(最佳0.8mm)。其非接觸式測量方式避免了機械磨損,內置磁電感應結構使得輸出信號無需放大即可直接使用。

技術參數與適用環境

傳感器直流電阻范圍為250-550Ω(25℃),工作溫度覆蓋-30℃至+120℃的寬溫范圍,能適應大多數工業場景。物理規格方面,產品重量約120g,采用M16×1標準螺紋安裝,抗振動能力達20g。對檢測齒輪的要求是模數2-4的漸開線齒形,材料需選用導磁率強的金屬。該產品特別適合安裝在汽輪機、壓縮機、風機、泵等旋轉機械的軸承蓋位置,可連續監測轉速并輸出脈沖信號供后續設備處理。

應用優勢

相比同類產品,SZCB-02-B01具有結構簡單可靠、維護方便的特點。其一體化設計減少了外部元件依賴,輸出信號可直接連接PLC、DCS等控制系統。在低速測量場景中表現突出,能檢測到其他傳感器難以捕捉的低頻信號。產品采用工業級防護設計,螺紋連接方式確保安裝穩固,長期使用不會因機械振動導致性能劣化。廣泛適用于電力、石化、冶金等行業的設備狀態監測領域。

 一、簡介:

SZCB-02-B01磁阻式轉速傳感器是高性價比、用途廣泛的通用轉速傳感器,用于導磁性物體的轉速測量,采用非接觸式測量方式。傳感器內部由磁鋼、軟磁銜鐵和線圈組成。其基本測量原理是磁場(磁力線)由磁鐵發出,通過銜鐵和線圈,當有導磁物體靠近或遠離時線圈中磁通量發生變化,線圈感應出電動勢的變化,線圈內軸上測速齒輪),感應與轉速成比例的頻率信號;如果是漸開線齒輪,感應電壓則是正弦波。信號幅值大小與轉速成正比,與探頭端面和齒頂間間隙大小成反比。

性能特點
1.非接觸式測量,與被測轉動部件不接觸,無磨損
2.采用磁電感應原理,無需外接工作電源,輸出信號大,不需要放大,抗干擾性能好
3.采用一體化設計,結構簡單可靠,具有很高的抗振動和抗沖擊特性
4.適應工作環境溫度范圍廣,適用于惡劣的工業環境,如煙霧、油氣,水氣環境

二、電氣指標:

直 流 電  阻:250到350Ω(25℃)

工 作 溫  度:-10到+110℃

三、物理指標:

重 量:約285g

抗振動:20g

螺紋規格: M16×1

安裝間隙:0.5-1.0mm,建議0.8mm

材  質:304不銹鋼

齒輪材料:齒輪材料應采用導磁率強的金屬材料。

齒形:成漸開線齒形是zui合適的齒形。用大模數的齒輪或用其它的齒形將會產生巨大的波形畸變,這將會妨礙精確的測量。如果主軸有軸向移動,則要注意磁極的中心應處在齒輪的中心位置上。

齒輪模數 :2到 4     齒寬b:大于5mm 。

四、環境指標:

工 作 溫  度:-10到+100℃
