孔板流量計
孔板流量計的基本原理
孔板流量計是一種基于差壓原理工作的流量測量?jī)x表，由節流裝置和差壓變送器組成。當流體流經節流裝置時，流速增加，壓力降低，在節流裝置前后產生壓差，通過差壓變送器將壓差轉換成電信號輸出，實現對流體流量的測量。這種測量方法以能量守恒定律和流動連續性定律為基礎，適用于液體、氣體和蒸汽等多種介質。
產品結構與特點

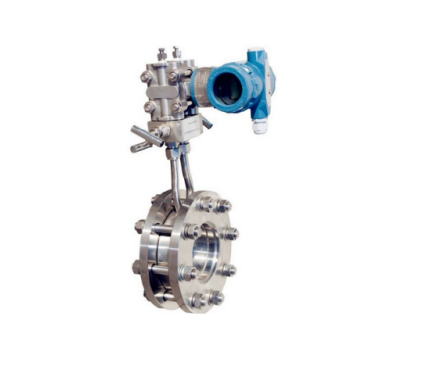

孔板流量計主要由進流體管路、取壓嘴、密封圈、連接螺栓、法蘭和孔板等部件構成。其結構簡單、易于安裝和維護，性能穩定可靠，使用期限較長�？装辶髁坑�(jì)具有較高的測量精度，一般誤差范圍在1%以內，且受流體物性變化影響較小。此外，它適用于不同溫度、壓力條件下的測量，適用范圍廣泛。
主要應用領域
孔板流量計被廣泛應用于石油、化工、電力、冶金、輕工等多個工業領域。在石油工業中用于測量油井產量，化工行業用于測量各種化學物質流量，電力行業用于測量蒸汽和水流量，冶金行業用于測量金屬材料流量。此外，它還適用于煤炭、交通、建筑、環保等國民經濟各個領域，是工業生產過程控制和能源管理的重要工具。
使用注意事項
在使用孔板流量計時需要注意安裝方向，確保孔板中心與管道中心線重合，偏心度不得超過規定值。安裝位置前后需要保持足夠的直管段長度，上游直管段長度一般不小于20倍管徑，下游不小于10倍管徑。要定期清理孔板前后的積水和污物，當流量變化較大時需要更換相應規格的孔板。導壓管應垂直或傾斜敷設，并做好防凍措施。
技術參數范圍
孔板流量計的公稱直徑范圍通常在15mm至1200mm之間，可適應不同管徑需求。工作溫度范圍覆蓋-50℃至550℃，能夠滿足大多數工業環境的要求。量程比可達1:10或1:15，能夠適應一定范圍內的流量變化。根據不同應用場景，可以選擇不同材質的孔板，以適應各種介質的測量需求。
一、概述
AKTLG系列孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。節流裝置包括環室孔板，噴嘴等�？装辶髁坑�(jì)節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
二、特點
▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板流量計采用國際標準與加工
▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。
▲一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲孔板流量計其量程可自編程調整。
▲孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
三、技術指標
▲高精度：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓 |
