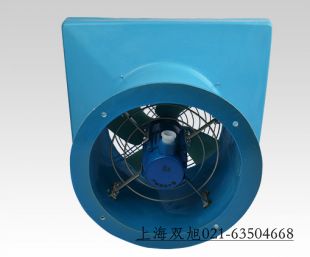

YBT-5.5KW 礦用風機報價
產品概述
YBT-5.5KW礦用風機是一款專為煤礦井下環境設計的隔爆型軸流式局部通風設備，適用于含有瓦斯或煤塵爆炸性氣體的作業場所。該產品采用直聯傳動結構，由集流器、葉輪、防爆電機、機體等核心部件組成，整機結構緊湊且運行穩定，能夠滿足井下巷道長距離通風需求。其設計兼顧了耐用性與安全性，機體采用鋼板焊接工藝，表面經過防腐處理，適合在潮濕、多塵的礦井環境中長期使用。
性能特點
該風機配備5.5KW礦用隔爆電機，支持380V/660V雙電壓輸入，用戶可根據現場電源條件靈活選擇接線方式（△接法或Y接法）。風量范圍覆蓋90-180m³/min，全壓效率達76%，葉輪直徑400mm，運行時噪音控制在合理范圍內。電機采用氣流直接冷卻技術，內置防爆接線盒并設有接地螺栓，符合井下電氣安全規范。產品同時兼容膠質風筒連接，可通過變徑短節實現擴散型或收斂型風道適配。
應用場景
除煤礦井下掘進工作面通風外，該設備也適用于金屬礦山、化學礦山及隧道工程的局部送風作業。工作環境溫度適應范圍-15℃至+40℃，可輸送溫度不超過40℃且相對濕度≤95%的空氣介質。其模塊化設計便于維護，葉輪與電機直聯結構減少了傳動損耗，適合需要持續運行的工況。
服務與說明
產品提供多種規格選擇，用戶需根據實際風量、風壓需求確認型號參數。建議采購前與供應商詳細溝通使用場景和技術要求，確保設備與現場條件匹配。風機出廠前經過嚴格測試，確保性能穩定可靠。因礦井環境差異，建議定期檢查設備運行狀態，及時清理葉輪積塵以保持最佳通風效果。
YBT-5.5KW 礦用風機報價
結構及其特點
1、該系列風機其結構形式為礦用隔爆軸流式：該風機由集流器、葉輪、電動機、防爆接線盒、機體、出風筒、消聲器（YBT-X）等七部分組成。機體及結構件均采用鋼板焊接而成；采用電機與葉輪直接方式，傳動可靠；整機結構簡單緊湊，堅固耐用，使用安全，維修方便。
2、電動機為YB系列礦用隔爆型二極三相異步電動機，電壓為380/660V，電動機的機座與機體焊成一體，電動機由葉輪輸送的氣流直接進行冷卻。
3、電動機的接線盒置于機體外側，便于接線。接線盒內有六個接線端子和一個接地端子，用戶根據電源電壓要求選擇接線方式；當電源電壓為380V時，采用△接法，當電源電壓為660V時，采用Y接法，風機出廠時電動機均按△接線。
4、風機機體的法蘭上焊有接地螺栓，供現場直接地使用。
5、在消聲器的凸緣法蘭上，鉆有均勻分布的小孔，用于連接變徑短節或直接連接膠質風筒。用變徑短節連接風機與膠質風筒時，變徑短節的型式可制成收斂型或擴散型。
規格型號及性能參數
|
型號
技術參數
|
YBT-2.2
|
YBT-5.5
|
YBT-7.5
|
YBT-11
|
YBT-18.5
|
YBT-22
|
YBT-30
|
|
全壓（Pa）
|
960-380
|
1700-800
|
1900-900
|
2250-800
|
2400-520
|
3200-680
|
3500-800
|
|
風量（m3∕min）
|
55-101
|
90-180
|
100-210
|
130-240
|
195-300
|
240-370
|
250-800
|
|
全壓效率（%）
|
76
|
76
|
80
|
80
|
80
|
80
|
80
|
|
噪dB(A)
|
87
|
89
|
89
|
91
|
95
|
95
|
95
|
|
葉輪直徑
|
ф315
|
ф400
|
ф400
|
ф500
|
ф560
|
ф560
|
ф600
|
|
功率（KW）
|
2.2
|
5.5
|
7.5
|
11
|
18.5
|
22
|
30
|
